路由协议是计算机网络的“交通规则”，它决定了数据包如何从源地址高效、准确地传输到目的地址。作为网络技术的核心，理解路由协议对于网络设计、运维和开发都至关重要。本文将通过23张核心示意图，由浅入深地解析路由协议的工作原理、分类及在现代网络技术开发中的应用。
第一部分：路由基础与核心概念（图1-5）
- 图1：网络互联模型 - 展示路由器在网络层（OSI第三层）的核心作用，连接不同网段，实现跨网络通信。
- 图2：路由表解剖 - 详解路由表的核心字段：目标网络、子网掩码、下一跳地址、出接口和度量值。
- 图3：路由决策流程 - 图示路由器收到数据包后，如何根据目标IP地址和路由表进行最长前缀匹配，并选择最佳路径转发。
- 图4：直连路由、静态路由与动态路由 - 对比三种路由来源。直连路由自动生成；静态路由手动配置，路径固定；动态路由由协议自动学习更新。
- 图5：管理距离（AD） - 解释当多个路由协议学到通往同一目的地的路由时，路由器如何依据管理距离这一可信度指标选择最优信源。
第二部分：内部网关协议（IGP）详解（图6-15）
距离矢量协议

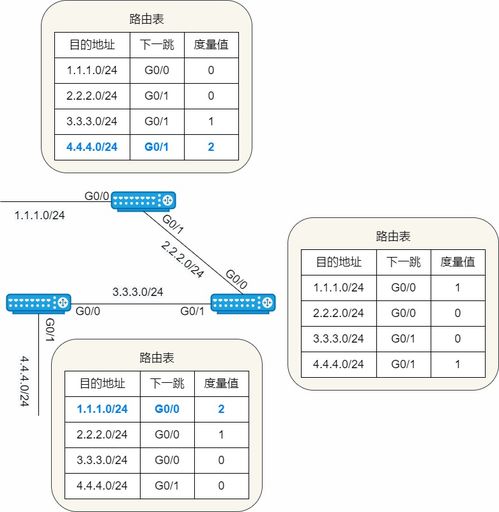

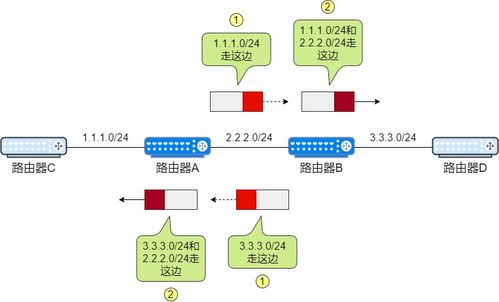

6. 图6：距离矢量工作原理 - 模拟路由器周期性向邻居通告整个路由表，采用“谣传”方式学习路由。
7. 图7：RIP协议报文格式 - 拆解RIP（路由信息协议）的UDP报文结构，理解跳数作为度量值的限制。
8. 图8：环路问题与毒性逆转 - 展示距离矢量协议可能产生的路由环路，以及通过毒性逆转、水平分割等机制来防止。
9. 图9：RIPng for IPv6 - 展示RIP协议为适应IPv6所做的扩展。
链路状态协议
10. 图10：链路状态数据库（LSDB）同步 - 图示OSPF路由器如何通过Hello协议建立邻接关系，并同步完整的网络拓扑图（LSDB）。
11. 图11：SPF算法（Dijkstra）计算最短路径树 - 分步演示路由器如何以自己为根，运行SPF算法计算出到达所有网络的最短路径树，并生成路由表。
12. 图12：OSPF区域与LSA类型 - 展示多区域设计如何减少LSDB规模和提高可扩展性，并说明不同类型的链路状态通告（LSA）的作用。
13. 图13：OSPFv3 for IPv6 - 对比OSPFv2，展示OSPFv3为支持IPv6所做的修改，如协议报文承载在IPv6上、链路本地地址的使用等。
14. 图14：IS-IS与OSPF对比 - 从协议历史、地址结构、区域设计等维度对比另一大主流链路状态协议IS-IS。
15. 图15：IGP路由重分发 - 图示在不同IGP协议之间相互引入路由时，可能产生的次优路径和环路风险，以及通过分发列表、路由标记等控制方法。
第三部分：外部网关协议（EGP）与路径控制（图16-20）
- 图16：自治系统（AS）与BGP角色 - 阐释互联网作为一个“自治系统”联盟的结构，以及BGP作为“互联网粘合剂”的作用。
- 图17：BGP对等体与会话建立（TCP 179） - 展示BGP如何通过TCP连接建立邻居关系（对等体），不同于IGP的链路层发现。
- 图18：BGP路径属性选路 - 详解BGP丰富的路径属性（如ASPATH, NEXTHOP, LOCAL_PREF, MED等）及其在复杂选路策略中的应用顺序。
- 图19：BGP路由传递与策略应用 - 图示路由在AS之间传递时，如何通过入向（Import）和出向（Export）策略进行过滤和属性修改，实现流量工程。
- 图20：MP-BGP扩展 - 展示BGP如何通过多协议扩展（MP-BGP）来承载VPN路由（如VPNv4）、IPv6路由乃至SRv6策略等信息。
第四部分：路由协议在现代网络开发中的应用（图21-23）
- 图21：SDN架构下的控制与转发分离 - 对比传统分布式路由与SDN集中控制模式。控制器通过南向接口（如OpenFlow）统一下发流表，取代部分路由协议功能。
- 图22：路由协议与网络可编程性 - 展示如何通过gRPC/gNMI等现代接口从网络设备实时订阅、采集路由协议数据（如BGP Update），用于网络状态监控、大数据分析及自动化响应。
- 图23：云网络与虚拟路由 - 描绘在云计算和容器环境中，虚拟路由器、VPC路由表以及叠加网络（Overlay，如VXLAN）如何与物理网络底层路由（Underlay，常使用IGP）协同工作。
###
从基础的RIP到复杂的BGP策略，从分布式计算到SDN集中控制，路由协议始终是网络互联的基石。对于网络技术开发者而言，深入理解这些协议的原理，不仅有助于排查复杂网络故障，更是设计和开发下一代智能网络系统、实现网络可编程与自动化的必备知识。通过这23张图建立的体系化认知，希望能为您深入计算机网络核心技术领域提供一份清晰的导航图。
